從一滴水到“芯”世界：萊特萊德揭秘芯片背后的超純水魔法
2026-05-14
在我們驚嘆于指甲蓋大小的芯片能集成百億晶體管時，很少有人知道，它的誕生本就是是一場與水共舞的精密之旅。今天，萊特萊德就帶您走進芯片制造幕后，探秘比“純凈”更高純的超純水究竟是如何煉成的。
為何造芯如此費水？
芯片制造，是一個不折不扣的“用水大戶”，這并非浪費，而是制程本身的必然要求。對于目前主流的先進邏輯芯片，每片12吋硅片，需要消耗約20噸超純水，足以裝滿一臺中型灑水車。全球芯片巨頭臺積電，臺灣園區單日用水量高達26萬噸，相當于抽干104個標準泳池，5.4天就用掉一個西湖的水量。
這些水主要用于三大方面：為精密設備冷卻降溫、配制各類化學溶劑，而最大的一部分，則是用來給芯片“洗澡”。芯片生產過程高度耗水，不僅用于濕法清洗，還包括浸沒式光刻、刻蝕溶液配置、化學機械拋光(CMP)、硅片切割降溫、水基切割液配置等工序。
在芯片被封裝防護前，它對污染物有著極高的“潔癖”。在其動輒上千道的生產工序中，約有30%都在重復一件事——濕法清洗。無論是光刻前后的殘膠去除、刻蝕后的雜質清理，還是高溫擴散前的表面準備，每一步都需要用超純水和化學溶劑進行徹底沖洗，以確保下一道工序的高度精準。
何為超純水？
對人類而言，合格的水只需安全無害。但對納米級的芯片電路而言，任何微小的雜質都是致命的“天敵”。
金屬離子會擾亂晶體管的閾值電壓，導致芯片邏輯錯誤；溶解氣體會干擾硅片表面氧化膜的均勻生長，影響器件性能；細菌/有機物易造成PN結短路或漏電，導致芯片報廢；微小顆粒就像在精密公路上扔下巨石，直接造成電路斷路或短路。
超純水，是去除了幾乎所有非水成分的H?O。它幾乎不含金屬離子、溶解氣體、細菌、微粒和有機物，是目前人類科技能規模化制取的高純度水。其潔凈標準，比我們熟知的醫用無菌注射水還要嚴苛數百倍，被稱為半導體級超純水。
超純水是如何“煉”成的？

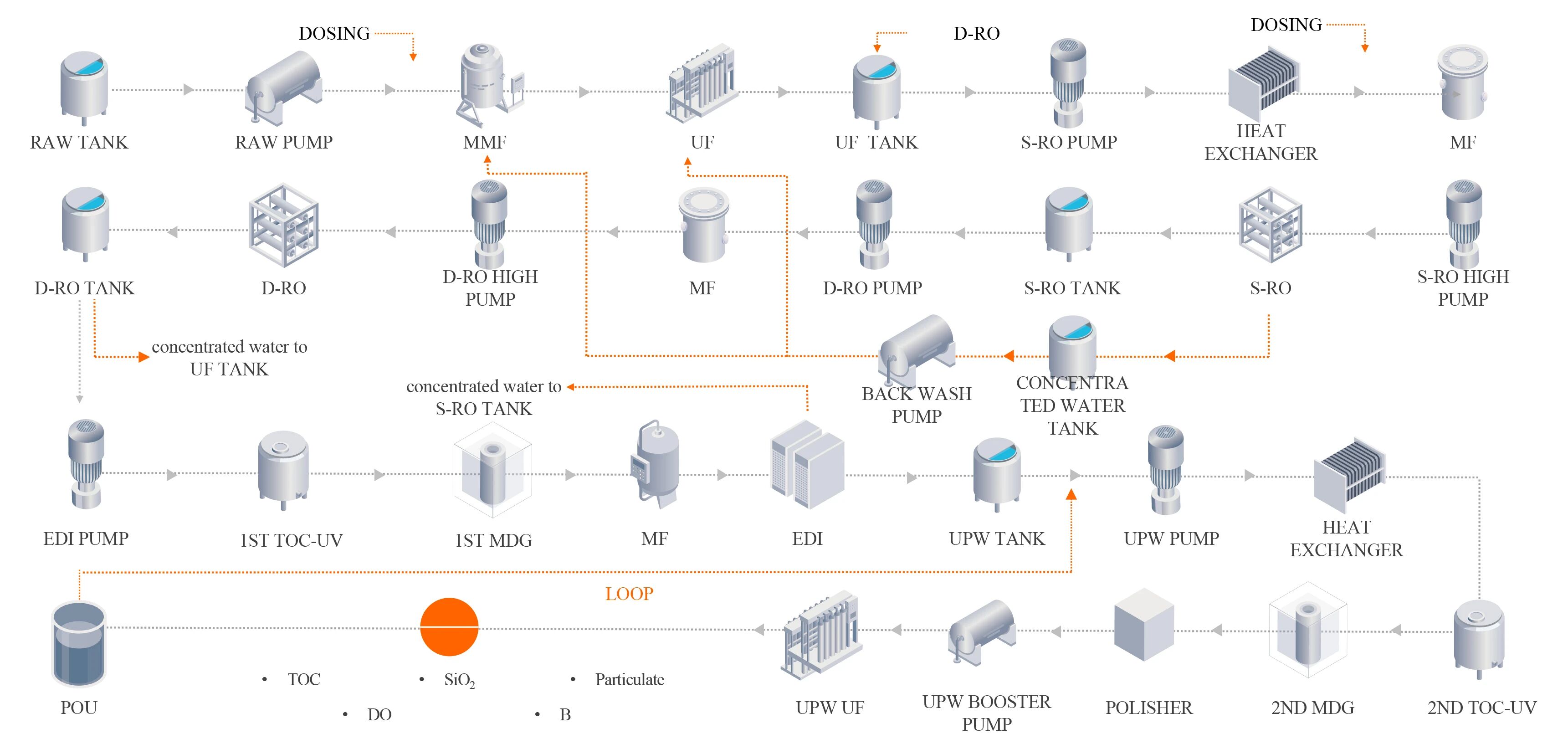

半導體超純水工藝流程圖(全膜法)
第一階段：基礎凈化—自來水 → 純水
多介質過濾器：作為預處理的第一關，主要去除原水中的懸浮物、泥沙、大顆粒雜質及膠體，利用不同粒徑的石英砂、無煙煤等介質層層攔截，降低原水的濁度(NTU)和污染指數(SDI)。
超濾：接替多介質，進行更精細的分離。超濾膜的孔徑約為0.01-0.1微米，能高效濾除水中的細菌、病毒、大分子有機物和膠體。
活性炭過濾器：利用活性炭巨大的比表面積，強力吸附水中的余氯、有機物(如腐植酸)、色度和異味。余氯是反滲透膜的“頭號殺手”，活性炭能99%以上去除余氯，防止膜被氧化降解。
Ryperm®曲線微導力系統(反滲透)：經過兩級反滲透膜處理，水中絕大部分(>99%)的無機鹽、有機物和微生物被攔截，水質得到初步純化。Ryperm®曲線微導力系統針對常規反滲透系統進行技術升級，該技術可以實現對原有反滲透系統升級，水利用率提高15%，能耗降低20%，運行穩定，自動化程度高，大幅減少人工值守。
第二階段：深度脫鹽—純水 → 高純水
紫外線殺菌器：254nm波長紫外線殺滅RO產水中殘留及管道中滋生的細菌、病毒，防止微生物進入EDI模塊。
EDI電去離子系統：殘余的陽離子(Ca²?、Na?等)和陰離子(Cl?、SO?²?、SiO?等)被淡水室中的混合離子交換樹脂吸附。在直流電場作用下，陽離子朝陰極方向移動，通過陽離子交換膜進入濃水室;陰離子朝陽極方向移動，通過陰離子交換膜進入濃水室。離子被“捕獲”在濃水室中并隨濃水流排出。 強電場使水分子電離成H?和OH?，這些H?和OH?立即對樹脂進行原位再生，使樹脂始終保持新鮮狀態，實現連續運行、無需停機化學再生。產水電阻率可提高到17MΩ.cm以上。
第三階段：精制拋光—高純水 → 超純水
終極循環：這是保障水質安全達標的關鍵。將第二階段產出的高純水，引入由TOC脫除器、脫氣膜、拋光混床、除硼混床、終端超濾等組成的循環管路系統，進行“億遍”精處理。
TOC脫除器：以185nm真空紫外線為核心，激發水分子產生自然界氧化性極強的氧化劑——羥基自由基，將水中有機物徹底礦化為CO?和水，無需任何化學添加，無二次污染。是實現ppt級超純水的“有機污染物終結者”。
脫除氣體：通過真空脫氣機和多級脫氣膜，精準去除水中的溶解氧、二氧化碳等氣體，防止其在芯片制造中產生氣泡或影響氧化過程，是實現ppt級超純水的“氣體守門員”。
Huncotte®多頻改性吸附系統(拋光混床)：Huncotte®多頻改性吸附系統采用核子級樹脂為主要材料，一般用于超純水工藝的系統末端，來保證系統出水水質能夠維持用水標準。出水水質能達到18.2MΩ·CM以上，對TOC、SiO?都有一定的控制能力。拋光樹脂出廠的離子型態都是H+、OH-型，裝填后及可使用無需再生。
除硼混床：靶向除硼樹脂中的官能團可以與金屬離子和硼離子形成緊密且非常穩定的絡合物，對于硼離子的選擇性更強，不會受水中其他離子的干擾降低對硼離子的吸附作用。此方式可以對系統中的硼離子不斷深度處理，硼離子含量可降低至5ppt以下。
終端超濾：終端超濾是超純水系統通往晶圓的最后一道關卡，攔截從拋光混床可能泄漏的樹脂微粒、從管道脫落的微量顆粒、以及極微量細菌碎片，確保進入晶圓表面的每一滴水都是顆粒近乎為零的超純水。可截留顆粒物的最小直徑可以達到0.05µm以下。
純度保持：在密閉循環中，水質被持續“拋光”并實時監測，直至電阻率達到18.2 MΩ·cm的超純水理論極限。
超純水運維
萊特萊德 • 環境依托多年半導體超純水項目經驗，打造全生命周期智能運維體系。搭載 AI 智能監控系統，實時采集水質、設備運行數據，自動預警、遠程調控;定制化運維方案，覆蓋設備維保、水質優化、故障速修、耗材更換，為超純水系統 24 小時穩定運行提供有力保障;全流程數字化管理，降低運維成本，提升芯片制程用水安全性與連續性。通過工藝技術的優化，實現超純水陽離子含量控制在ppt級別以下。熟知終端設備采購申請流程，具備PVDF管道焊接施工資質，對超純水系統具備成熟經驗。
萊特萊德 • 環境，作為一家專注于超純水及廢水零排放領域的國家級專精特新“小巨人”企業，我們是從研發、設計、制造到施工、運維的全產業鏈專業水處理系統服務商。我們用超純水，助力中國“芯”的每一次跳動。
